Test Condition: EN12900LBP, Static/NotControled/220, Return Gas 20 ºC, Evaporation -35 ºC, Condensing 40 ºC, Ambient 35 ºC, Liquid 40 ºC, Subcooling 0K. Data are an indication of performance based simulation.

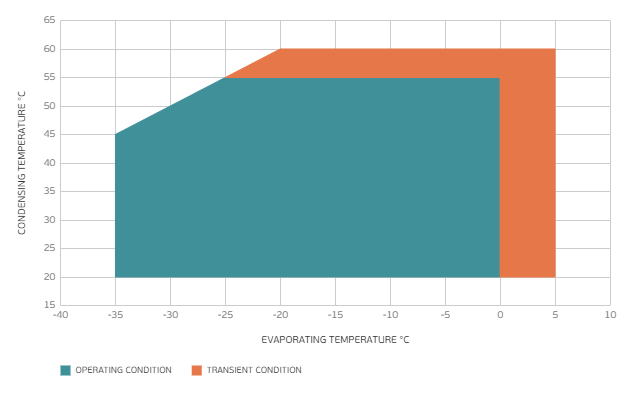

Робочий діапазон
Холодопродуктивність при 45ºC
Evaporating Temperature ºC
Cooling Capacity W
Power Consumption W
Gas Flow Rate kg/h
Efficiency W / W
-35
73
81
1.67
0.9
-30
102
95
2.34
1.07
-25
140
110
3.22
1.27
-20
187
126
4.32
1.49
-15
244
142
5.67
1.73
-10
312
158
7.28
1.98
-5
391
174
9.17
2.24
0
481
191
11.36
2.52
5
583
208
13.85
2.8
Test Condition: EN12900LBP, Static/NotControled/220, Return Gas 20 ºC, Ambient 35 ºC, Subcooling 0K. Data are an indication of performance based simulation.
Холодопродуктивність при 55ºC
Evaporating Temperature ºC
Cooling Capacity W
Power Consumption W
Gas Flow Rate kg/h
Efficiency W / W
-25
114
113
2.91
1.01
-20
154
130
3.94
1.19
-15
203
148
5.23
1.37
-10
262
167
6.79
1.57
-5
331
188
8.63
1.76
0
410
209
10.77
1.96
5
500
232
13.24
2.16
Test Condition: EN12900LBP, Static/NotControled/220, Return Gas 20 ºC, Ambient 35 ºC, Subcooling 0K. Data are an indication of performance based simulation.

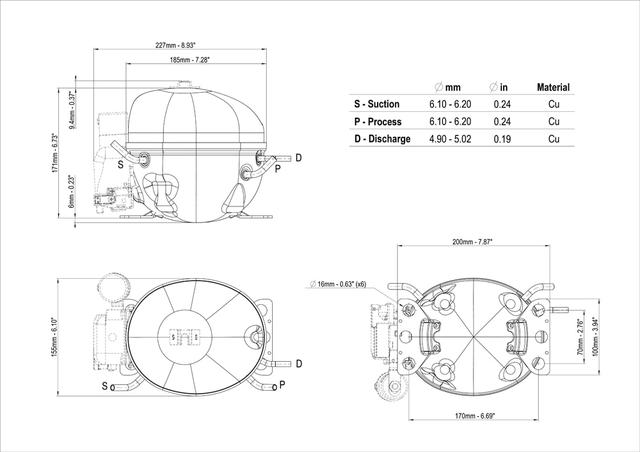

Розміри

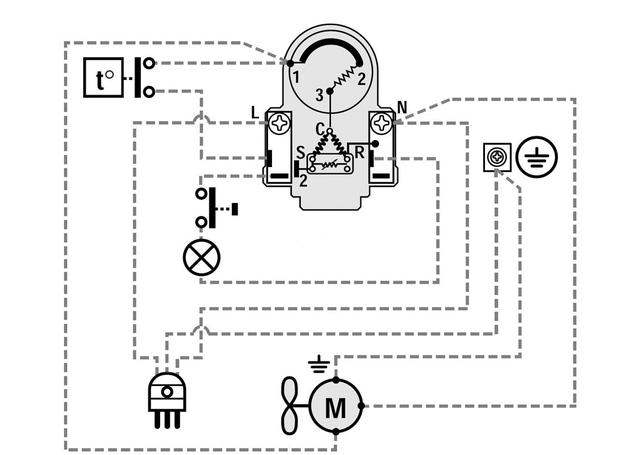

Підключення

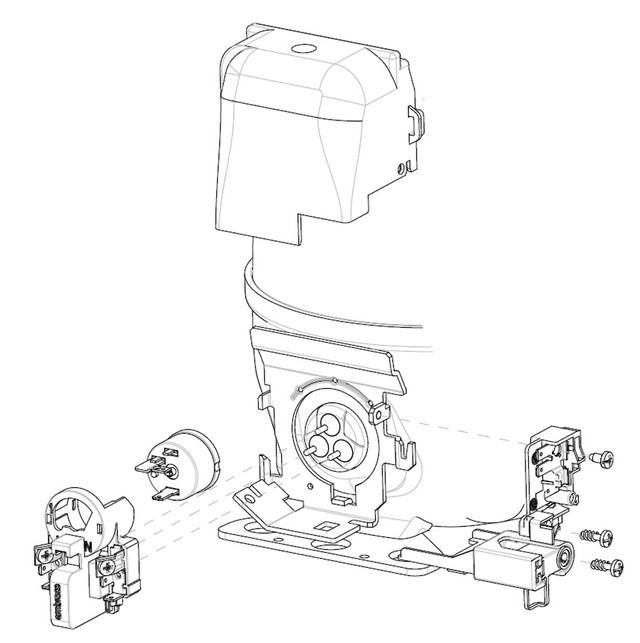

RSIR Реостатний запуск - Індукційний режим роботи. Цей тип двигуна, який використовується в компресорах малої потужності, має низький пусковий момент (LST) і повинен застосовуватися тільки в системах із капілярними трубками, в яких відбувається вирівнювання тиску. Двигун оснащений пусковою обмоткою з високим омічним опором і повинен вимикатися під час досягнення стабілізованої швидкості обертання. Електромагнітне реле, відкаліброване відповідно до струму двигуна, відключає пускову обмотку наприкінці пуску. Альтернативою електромагнітному реле для деяких моделей є твердотільний пусковвий пристрій з PTC (резистор із позитивним температурним коефіцієнтом опору).
