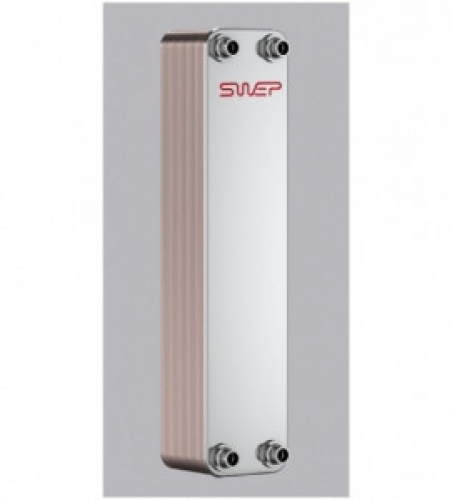

Теплообменник пластинчатый SWEP B25THx50/1P-SC-M 2x35.1+2x1-1/4

Артикул: 7589

Есть в наличии

Теплообменник пластинчатый SWEP B25THx50/1P-SC-M 2x35.1+2x1-1/4

7589

Цена за шт

24206 грн

726 $

726 euro

*в связи с нестабильностью курса валют, цены уточняйте у наших менеджеров *минимальная сумма заказа - 350 грн

Описание

Характеристики

Аксессуары (0)

Отзывы (0)

Паяный пластинчатый теплообменник SWEP B25THx50/1P-SC-M 2x35.1+2x1-1/4 представляет собой высокоэффективный, компактный аппарат шведского бренда SWEP, предназначенный для систем отопления, кондиционирования, вентиляции и холодильных установок. Благородя своей конструкции, он обеспечивает превосходную теплопередачу при минимальных габаритах.

Расшифровка маркировки и параметров

B (Серия): Базовая многофункциональная серия меднопаяных теплообменников. Чаще всего используется как конденсатор, экономайзер или в системах «жидкость-жидкость».

25 (Типоразмер): Определяет габаритные размеры пластины (высота около 526 мм, ширина около 119 мм).

T (Тип пластин): Высокотурбулентные пластины, обеспечивающие максимальный коэффициент теплопередачи при компактных размерах.

H (Профиль): Пластины с острым углом рифления (High), создающие высокое гидравлическое сопротивление, но обеспечивающие максимальную тепловую эффективность.

x50: Количество пластин в пакете — 50 штук.

1P (Одноходовой): Потоки сред проходят по каналам один раз параллельно друг другу (все 4 патрубка обычно находятся на одной передней панели).

SC (Standard Cover): Стандартное исполнение фронтальной и задней прижимных пластин. [

M (Класс давления Medium): Средний класс рабочего давления — оптимизирован для работы в холодильных и климатических системах с рабочим давлением до 41-45 бар (зависит от стандартов сертификации).

2x35.1 + 2x1-1/4: Спецификация соединительных патрубков:
- 2x35.1: Два патрубка под пайку (обычно для фреонового контура) с наружным диаметром 35,1 мм (соответствует дюймовому стандарту 1" 3/8).
- 2x1-1/4: Два патрубка с наружной резьбой (обычно под водяной/гликолевый контур) диаметром 1 1/4 дюйма.

Технические характеристики

Параметр	Значение
Тип исполнения	Паяный (припой — чистая медь)
Материал пластин	Нержавеющая сталь AISI 316
Количество пластин	50
Макс. расход рабочей среды	до 9 м³/ч
Примерная мощность	~30 – 35 кВт (в зависимости от температурных режимов и сред)
Диапазон рабочих температур	от -196 °C до +225 °C (кратковременно до +350 °C)
Максимальное давление	до 41 бар
Габариты пакета (ВхШ)	~ 526 х 119 мм

Основные преимущества

Компактность: Требует до 80% меньше места по сравнению с кожухотрубными аналогами аналогичной мощности.

Высокая прочность и надежность: За счет вакуумной пайки медью точки контакта жестко скреплены, что исключает протечки и позволяет работать под высоким давлением.
